Nobufil PCTG CF Black, 1kg 1.75mm

Nobufil PCTG CF Black Filament

Nobufil PCTG CF Black ist die verstärkte Variante der PCTG-Linie: 10 % Kohlenstofffaseranteil machen aus dem ohnehin schlagzähen PCTG ein deutlich steiferes, technischeres Material — matt, tiefschwarz, mit sichtbarer Faserstruktur.

10 % Carbonfaser für mehr Steifigkeit

Nobufil gibt für PCTG CF eine Biegefestigkeit von 62 MPa und einen Biegemodul von 3100 MPa an (ISO 178) — deutlich höher als beim unverstärkten PCTG (1700 MPa). Die Zugfestigkeit im Druck (FDM) liegt bei 39 MPa, die Bruchdehnung bei 9 % (ISO 527).

Steifer statt zäher

Die Carbonfasern verschieben das mechanische Profil: Die Izod-Schlagzähigkeit sinkt auf 0,7 kJ/m² gekerbt bzw. 26 kJ/m² ungekerbt (ISO 180) — das Material ist steifer, aber weniger nachgiebig als Standard-PCTG. Für Bauteile, bei denen Formstabilität wichtiger ist als Flexibilität, ist genau das gewünscht.

Höhere Wärmeformbeständigkeit

Nobufil gibt einen HDT-A-Wert von 72 °C an (ISO 75) — 7 °C mehr als beim Standard-PCTG (65 °C), eine direkte Folge der Faserverstärkung.

Stark abrasiv — gehärtete Düse zwingend

Die Carbonfasern sind abrasiv und verschleissen Standarddüsen aus Messing zügig. Nobufil empfiehlt ausdrücklich eine gehärtete Düse, nicht nur als Option, sondern als Voraussetzung für konstante Druckergebnisse.

Herkunft: recycelte Produktionsreste

Nobufil fertigt dieses PCTG aus recycelten industriellen Produktionsresten aus Europa — rund 60 % CO₂-Einsparung gegenüber Neuware, nach Herstellerangabe.

Empfohlene Druckparameter

• Düsentemperatur: 265 °C ± 10
• Druckbett-Temperatur: 85 °C ± 10
• Druckoberfläche: strukturiertes PEI
• Bauteilkühlung: 20–50 %
• Düse: gehärtete Düse erforderlich
• Trocknung: 3–6 Std. bei 60–70 °C (max.)

Oberflächenoptik

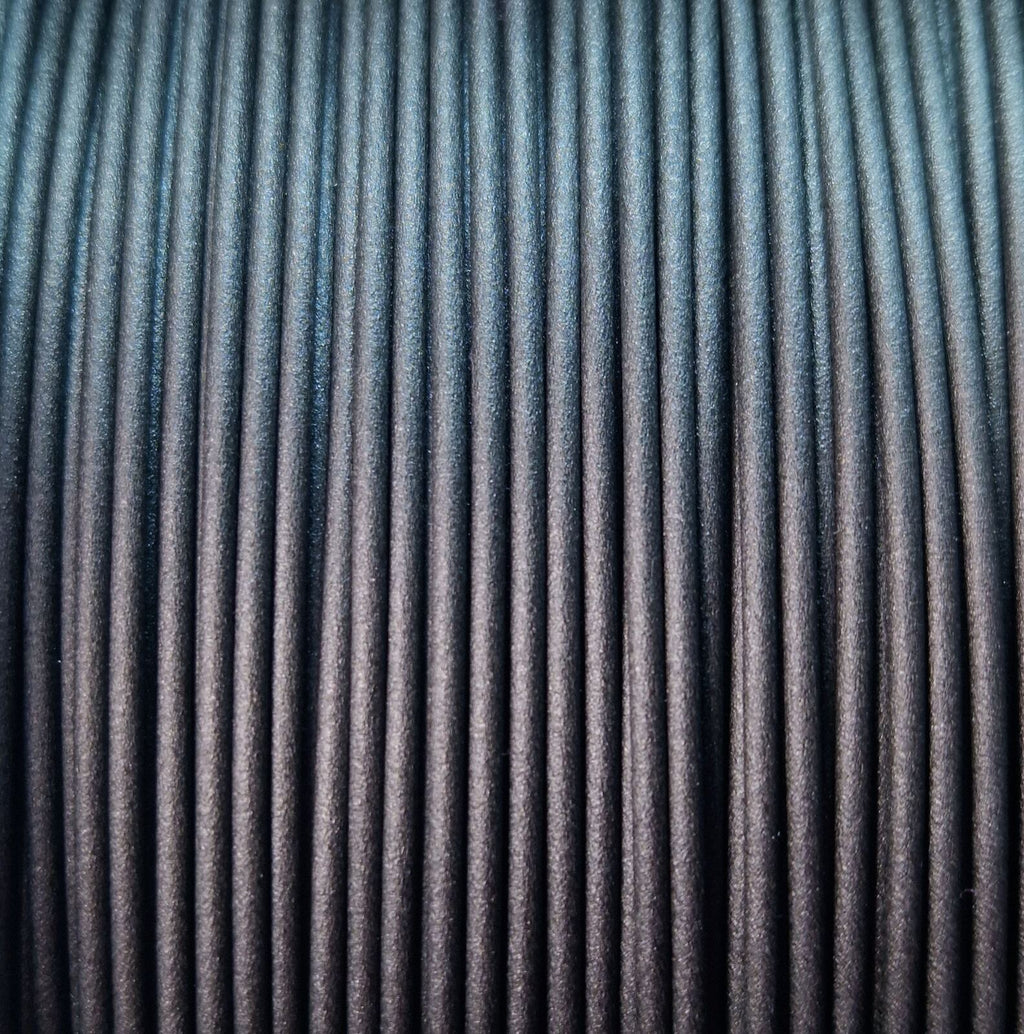

Oberfläche: matt, tiefes Schwarz, sichtbare Faserstruktur

Die Carbonfasern sorgen für ein technisches, mattes Erscheinungsbild ohne Kunststoffglanz — sichtbar hochwertiger als eingefärbtes Standard-PCTG.

Typische Anwendungen

• Steife, formstabile Konstruktionsteile
• Drohnen- und RC-Bauteile
• Werkzeug- und Vorrichtungsbau
• Technische Prototypen mit hoher Steifigkeitsanforderung
• Funktionsteile mit thermischer Belastung
