Fiberlogy Matte PETG Graphite, 1.75mm 850g

Fiberlogy Matte PETG Graphite Filament

Fiberlogy Matte PETG Graphite verbindet die mechanische Stabilität von PETG mit einem dunklen, technisch wirkenden Graphitgrau. Fiberlogy stellt heraus, dass Matte PETG deutlich stärker ist als mattes PLA — der richtige Griff, wenn ein Bauteil nicht nur gut aussehen, sondern auch etwas aushalten soll.

Das matte Finish nimmt dem dunklen Grauton jeden Kunststoffglanz. Zusammen mit dem technischen Farbeindruck wirken gedruckte Teile eher wie gefertigte Komponenten als wie Prototypen.

Stärker als mattes PLA

Fiberlogy nennt Matte PETG ausdrücklich als deutlich belastbarer als die matten PLA-Varianten. Für funktionale Bauteile, die mechanisch beansprucht werden, ist das der Grund, PETG statt PLA zu wählen.

Fiberlogy gibt eine Zugfestigkeit an der Streckgrenze von 44 MPa und eine Biegefestigkeit von 45 MPa an, bei einer Dehnung an der Streckgrenze von 7 %. Die Izod-Schlagzähigkeit bei 23 °C liegt bei 2 kJ/m².

Matte Oberfläche ohne sichtbare Schichten

Fiberlogy beschreibt das Finish als Oberfläche, die sichtbare Druckschichten deutlich reduziert. Bei einem dunklen Ton wie Graphit ist der Unterschied zu glänzendem Filament besonders auffällig, da Glanzkanten auf dunklen Flächen stärker ins Auge fallen als auf hellen.

Wärmeformbeständigkeit

Fiberlogy gibt eine Vicat-Erweichungstemperatur von 78 °C an (ISO 306), die Glasübergangstemperatur liegt bei 80 °C. Unter Last nennt Fiberlogy einen HDT-Wert von 68 °C bei 0,45 MPa und 62 °C bei 1,8 MPa — deutlich höher als bei PLA, was PETG für wärmere Umgebungen wie ein Fahrzeuginneres oder die Nähe von Elektronik geeigneter macht.

Gute Schichthaftung

PETG ist bekannt für eine starke Verbindung zwischen den einzelnen Druckschichten. Bauteile, die auf Zug oder Biegung belastet werden, profitieren von dieser Eigenschaft direkt — die Schichten lösen sich seltener, bevor das Material selbst nachgibt.

Kein geschlossener Bauraum nötig

Fiberlogy nennt für Matte PETG keinen zwingend geschlossenen Bauraum. Als Druckoberflächen empfiehlt der Hersteller glattes PEI mit Kleber, strukturiertes PEI oder Glas mit Kleber, bei niedriger Bauteilkühlung von 0–25 %.

Trocken lagern

Fiberlogy gibt als Trocknungsbedingung 60 °C für 4 Stunden an. PETG nimmt wie andere Polyester Feuchtigkeit auf; eine trockene Spule extrudiert gleichmässiger und blast weniger.

Empfohlene Druckparameter

• Düsentemperatur: 250–270 °C
• Heizbetttemperatur: 90 °C
• Bauteilkühlung: 0–25 %
• Geschlossener Bauraum: nicht erforderlich
• Druckoberfläche: glattes PEI + Kleber, strukturiertes PEI oder Glas + Kleber
• Trocknung: 60 °C / 4 Stunden
• Empfohlene Düse: Standarddüse ausreichend

Wegen der starken Haftung auf glatten Oberflächen rät Fiberlogy vom direkten Druck auf blankem Bett oder Glas ab — ein Klebstoff oder Abdeckband erleichtert das spätere Lösen des Bauteils.

Oberflächenoptik

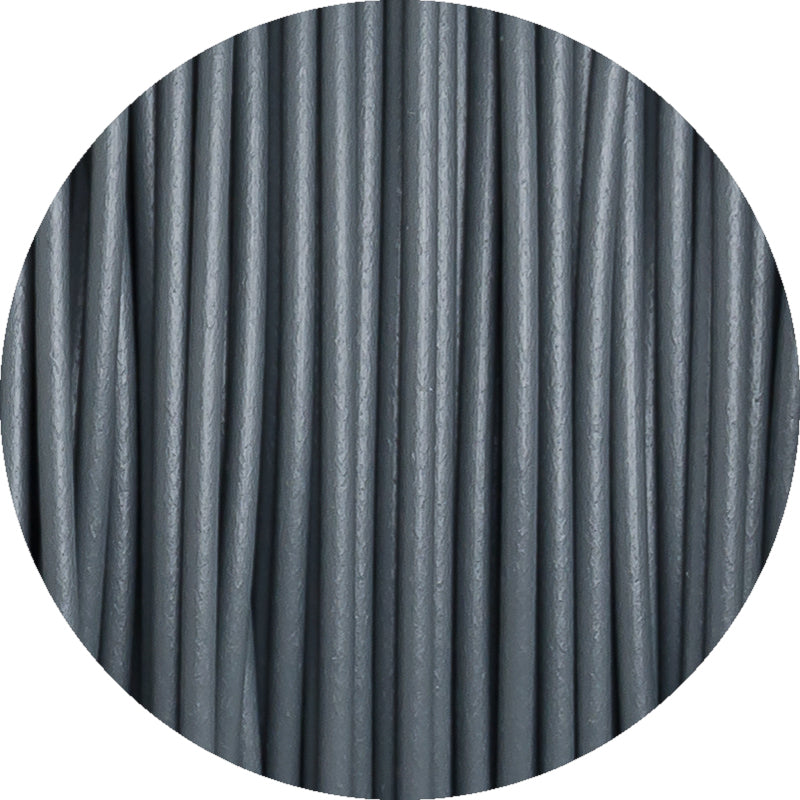

Oberfläche: matt, gleichmässig, dunkles Graphitgrau

Der Graphitton liegt zwischen Grau und Schwarz und wirkt kühl und technisch. Ohne Glanz verschwinden Lichtkanten an Kanten und Rundungen, was Details und Formen klarer hervortreten lässt.

Typische Anwendungen

• Funktionale Bauteile mit mechanischer Belastung
• Gehäuse für Elektronik und Technik
• Prototypen und Konstruktionsmuster
• Halterungen und Vorrichtungen
• Werkzeugbau (nicht dauerbelastet)
• Designobjekte mit technischer Optik
